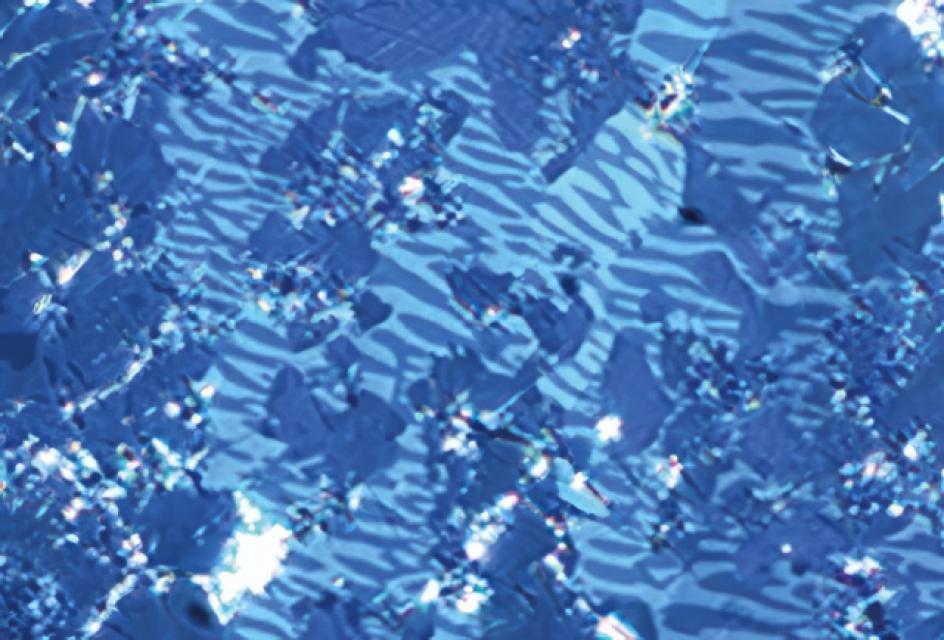

Durch additive Fertigung mittels Selective Laser Melting (Selektives Laserschmelzen) im Labormaßstab wurden Fe-Nd-B Pulver zu bulk-nanokristallinen Dauermagneten verarbeitet. Der Fertigungsprozess wurde in einer speziell entwickelten Prozesskammer unter Ar-Atmosphäre durchgeführt. Dabei entstanden neuartige Gefügeausprägungen mit μm großen Clustern aus nanokristallinen Hartmagnetkörnern. Durch diese Gefüge konnten z. B. für die Zusammensetzung Nd16,5-Pr1,5-Zr2,6-Ti2,5-Co2,2-Fe65,9-B8,8 eine maximale Koerzitivfeldstärke von μ₀H_c = 1,16 T, eine Remanenz von J_r = 0,58 T und ein maximales Energieprodukt von (BH)_max = 62,3 kJ/mm³erzielt werden.
