Untersuchung zur Elektropolitur von metastabilem austenitischem Stahl AISI 347 für EBSD-Analysen

PM Artikel

01.09.2024

Untersuchung zur Elektropolitur von metastabilem austenitischem Stahl AISI 347 für EBSD-Analysen

K. Donnerbauer, L. A. Koch , L. A. Lingnau , J. L. Otto und F. Walther

Materialographie

Quantitative Gefügeanalyse

Rasterkraftmikroskopie und nanomechanische Methoden

Oberflächenmerkmale

Elektropolieren

Rekristallisation

Metastabiler austenitischer Stahl

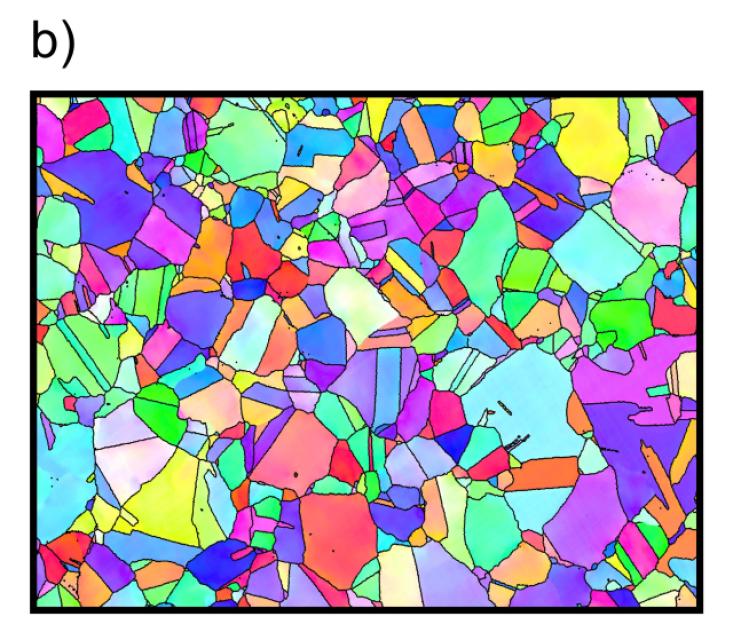

Mittels Härteprüfung, Elektronenrückstreubeugung (EBSD) und Rasterkraftmikroskopie wurden verschiedene Elektropolierparameter für den metastabilen austenitischen Stahl AISI 347 (X6CrNiNb18-10) ausgewertet. Entsprechend der gewählten Parameter konnten unterschiedliche Oberflächeneigenschaften dadurch erzielt werden, dass lediglich Spannung, Durchflussrate und Polierzeit variiert wurden, wobei immer eine EBSD-Indizierung möglich war.. Bei ansonsten vergleichbaren Proben konnten Unterschiede in der Härte von bis zu 20 HV0,5 und der mikroskopischen Rauheit festgestellt werden. Schließlich wurde die Gefügeverteilung von Stangenmaterial aus warmgewalztem AISI 347 mit einem Durchmesser von 153 mm unter Anwendung des zuvor ermittelten Parametersatzes im Querschnitt charakterisiert. Dabei konnten Erkenntnisse über die während der Umformung stattfindende Rekristallisation gewonnen und δ-Ferrit basierend auf der Kernel Average Misorientation (KAM) (lokale Missorientierung) und der Morphologie von α’-Martensit abgegrenzt werden.

Zitieren Sie diesen Artikel

Donnerbauer, K., Koch, L. A., Lingnau, L. A., Otto, J. L. and Walther, F.. "Electropolishing study of metastable austenitic steel AISI 347 for EBSD analyses" https://doi.org/10.1515/pm-2024-0058 © 2023 Walter de Gruyter GmbH, Berlin/Boston, Germany

Zeitschrift

Practical Metallography, vol. 61, no. 9-10, 2024, pp. 614-629

Link zum Dokument

Ähnliche Beiträge

Metallographische Präparation von Hartbeschichtungen für die EBSD-Analyse

E. Ramos-Moore (2016). Metallographic Preparation of Hard Coatings for...

Bemessung der Einheitlichkeit der Kornform

G. F. Vander Voort (2014). Measurement of Grain Shape Uniformity....

Metallographische Detailbetrachtung des Randschichtgefüges carbonitrierter Einsatz-stähle infolge variierter Anlassbehandlungen

P. Saddei and P. Meier (2018). Detailed Metallographic Analysis of the...

Präparation von karbidfreien bainitischen Stählen für EBSD-Untersuchungen

C. Hofer, H. Clemens, and S. Primig (2015). Preparation of...

Besonderheiten der Gefügeausbildung in additiv gefertigten Werkstoffen

G. Ketzer-Raichle, T. Schubert, T. Bernthaler, and G. Schneider...

3D Gefüge-Analyse von ausgewählten Hochtemperaturwerkstoffen

U. Jäntsch, M. Klimenkov, A. Möslang, F. Reinauer, J. Reiser, and M....

Serienschnitttechniken – Eine vielfältige Methode zur dreidimensionalen Gefügeabbildung

F. Mücklich, M. Engstler, D. Britz, and J. Gola (2018). Serial...

Schliffpräparation und Bestimmung der Phasenzusammensetzung durch mikroskopische und röntgenographische Methoden von hoch metastabilem TRIP-Stahl

M. W. Klein, F. Krebs, M. Smaga, and T. Beck (2019). Preparation of...

Die kombinierte Anwendung verschiedener Mikroskopiertechniken zur Bestimmung des Flächenanteils von Gefügebestandteilen – theoretische Annahmen und praktische Aspekte

J. Richter (2012). The Joint Application of Various Microscopy...

Thermisches Ätzen zur Bestimmung der Austenitkorngröße in kohlenstoffarmen Stählen

Christopher Pöhl, Ernst Gamsjäger, Harald Leitner, and Helmut...

Klassische Ätztechniken und ihre Anwendungen für die quantitative Phasenbestimmung an einem modernen, höherfesten Stahl

Elisabeth Füreder, Christina Voit, Jürgen Pühringer, and Michael...

Ringversuch zum Thema „Mikroskopische Aufnahmen von Gusseisenproben“ im Arbeitskreis „Quantitative Gefügeanalyse“ des Fachausschusses Materialografie der DGM

U. Sonntag (2015). Round Robin Test on “Microscopic Images of Cast...

© 2025
