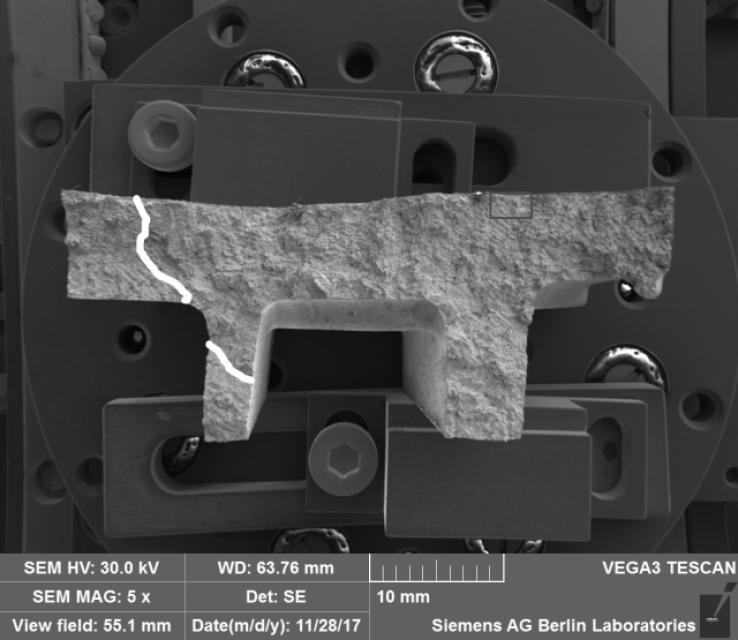

An einem in einer Großgasturbine zur Stromerzeugung verwendeten Zwillings-Turbinenleitschaufelsegment der dritten Stufe wurde eine die Schaufelblattwand durchdringende Querrissbildung festgestellt. Im Rahmen einer Laboruntersuchung wurde als metallurgische Ursache für das Versagen Wiederaufschmelzungsrissbildung (Liquation Cracking, LC), ein Heißrissmechanismus, ermittelt. Wie sich erst nach der Untersuchung herausstellte, war die Grundursache des Versagens die Fehlfunktion einer für das thermische Aufspritzen der keramischen Wärmedämmdeckschicht auf die entsprechende Komponente verwendete Plasmaspritzdüse.
