Entzinkung an alpha-beta Messing bei gegossenen und wärmebehandelten Proben

PM Artikel

01.10.2023

Entzinkung an alpha-beta Messing bei gegossenen und wärmebehandelten Proben

M. V. Biezma , S. Strobl , P. Linhardt , G. Ball und R. Haubner

Materialographie

Quantitative Gefügeanalyse

Gefügedarstellung

Metallographische Untersuchung

Wärmebehandlung

Korrosionsverhalten

Entzinkung in alpha-beta Messing

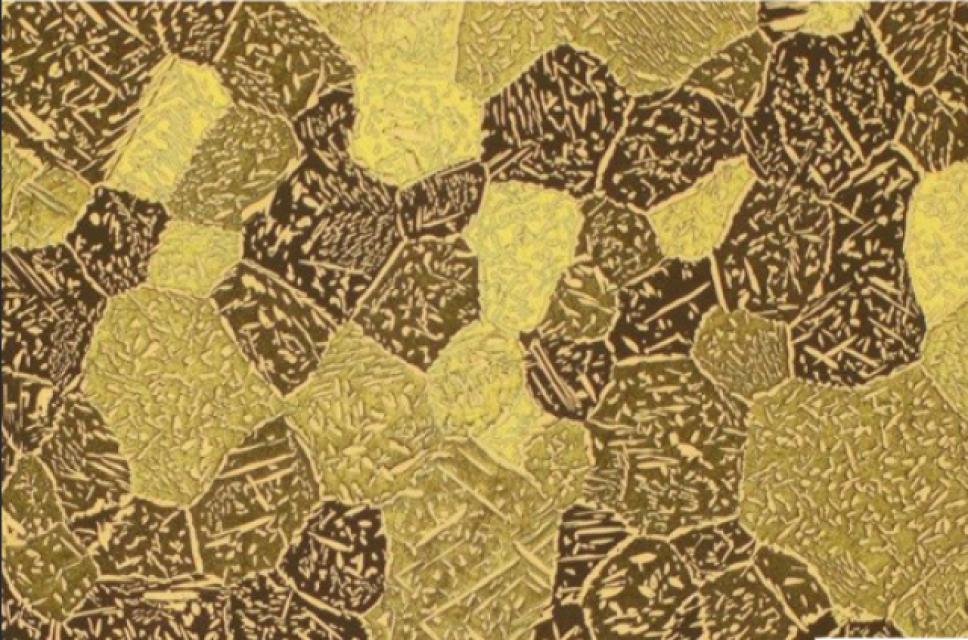

Zwei α-β-Messinglegierungen mit unterschiedlichem Zn-Gehalt wurden untersucht. Die angelieferten Proben wurden bei 500 °C wärmebehandelt. Danach erfolgten Entzinkungsuntersuchungen nach EN ISO 6509-1 und die Tiefe der Entzinkung wurde an metallographischen Schliffen ausgemessen. Laut Phasendiagramm sollte sich bei einer Wärmebehandlung bei 500 °C der Anteil an α-Phase erhöhen. Dieses Phänomen ist an den metallographischen Schliffen der wärmebehandelten Proben nur schwer zu erkennen. Bei der Tiefe der Entzinkung wurde jedoch eine reduzierte Entzinkung bei den wärmebehandelten Proben festgestellt. Dies ist nachvollziehbar, denn das β-Messing wird bei der Korrosion bevorzugt angegriffen. Neben der gleichmäßigen Lagenentzinkung wurde bei der Zn-reicheren Messinglegierung auch eine beginnende Pfropfenentzinkung festgestellt. Dies hängt mit dem Ausgangsgefüge des Messings zusammen, denn in diesem Gefüge liegt eine grobe Primärkorngröße vor. Bei dieser Legierung ist deutlich zu sehen, dass größere Bereich mit alpha-Messing den Entzinkungsfortschritt hemmen.

Zitieren Sie diesen Artikel

Biezma, M. V., Strobl, S., Linhardt, P., Ball, G. and Haubner, R.. "Dezincification in cast and heat-treated alpha-beta brass samples" https://doi.org/10.1515/pm-2023-1053 © 2023 Walter de Gruyter GmbH, Berlin/Boston, Germany

Zeitschrift

Practical Metallography, vol. 60, no. 10, 2023, pp. 632-642

Link zum Dokument

Ähnliche Inhalte

Einfluss der Bainitisierungstemperatur auf die Mikrostruktur und das Verschleißverhalten von mischkristallverfestigtem ferritischem Gusseisen mit Kugelgraphit

Teker, T., Yilmaz, S. O. and Bulus, E.. "Influence of austempering...

Anwendung der teilfaktoriellen statistischen Versuchsplanung zur Optimierung von Härte und Gefüge bei Duplex-Gusswalzen

J. Asensio-Lozano and J. F. Álvarez-Antolín (2007). Application of...

Thermisches Ätzen zur Bestimmung der Austenitkorngröße in kohlenstoffarmen Stählen

Christopher Pöhl, Ernst Gamsjäger, Harald Leitner, and Helmut...

Charakterisierung der mechanischen Eigenschaften und des Korrosionsverhaltens von Gussteilen aus Mn- und Al-Bronze

M. Türker, S. Acar, Z. Y. Cömert, A. Kisasoz, and K. A. Guler...

Korrelative Mikroskopie – Farbätzung vs. Rückstreuelektronenbeugung: Anwendungspotentiale und -grenzen

S. Dieck, M. Ecke, P. Rosemann, and T. Halle (2019). Correlative...

Modifizierte Bestimmung der Lamellenlängenverteilung von GJL

Modified Determination of Flake Length Distribution in Lamellar Grey...

Charakterisierung der mechanischen Eigenschaften von mit Mo-Nb-Ti und B mikrolegiertem HR-Multiphasenstahl nach verschiedenen Anlasszyklen

J. Asensio-Lozano, J.T. Panta-Mesones, and R. Coto-González (2007)....

Beurteilung der Parameteroptimierung des Ätzvorgangs zur ‚zweck-spezifischen‘ Charakterisierung der Mikrostruktur einer HCCI-Legierung im Gusszustand und nach Wärmebehandlung

© Carl Hanser Verlag GmbH & Co. KG ISSN 0032-678X

Auswirkung von Wärmebehandlung auf die Mikrostruktur von Hartmetall-Werkzeugelektrodenfür das funkenerosive Bohren

Camin, B., Dinh, C., Streckenbach, J., Gille, M. and Uhlmann, E.....

Besonderheiten der Gefügeausbildung in additiv gefertigten Werkstoffen

G. Ketzer-Raichle, T. Schubert, T. Bernthaler, and G. Schneider...

Der Begriff der Lakunarität als Grundlage für eine Multiskalenquantifizierung der Inhomogenität der Verteilung von Strukturkomponenten in Mehrphasenmaterialien

J. Chmiela, D. Słota, and J. Szala (2013). Lacunarity Term as a...

Einfluss der Abkühlgeschwindigkeit auf das Gefüge und das Korrosionsverhalten von PbAg-Legierungen

Michael Stelter, Hartmut Bombach, Pavel Saltykov, and Ines Eulitz...

© 2026
