Ursachenanalyse der Rissbildung an der Gasaustrittskante einer Gasturbinenbrennkammer

PM Artikel

01.06.2024

Ursachenanalyse der Rissbildung an der Gasaustrittskante einer Gasturbinenbrennkammer

H. Zhang , G. Zhang , T Zhao , L. Liu , C. Dong , S. Qu und Z. Zhang

Materialographie

Metall- & Materialphysik

Mechanisches Werkstoffverhalten bei hoher Temperatur

Mikrostrukturtransformation

Gasturbinenbrennkammer

Dendritische Grenzen

Metallographische Untersuchung

Thermische Ermüdungsrissbildung

Zyklische thermische Belastung

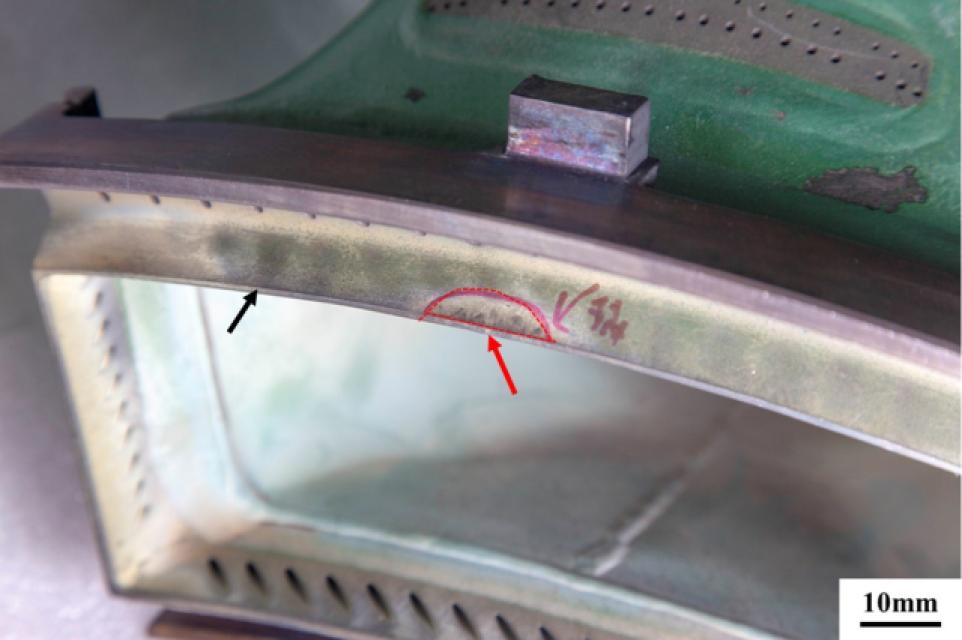

Nach einem 100-stündigen Prüfstandstest wurden mehrere Risse an der Gasaustrittskante einer ringförmigen Brennkammer festgestellt. Makro- und mikroskopische Untersuchungen zeigen lokale Verformungen und Verfärbungen in der halbkreisförmigen Überhitzungszone und Risse sowohl entlang dendritischer Grenzen als auch entlang von Korngrenzen. Detaillierte metallografische Untersuchungen zeigen die mikrostrukturelle Umwandlung in der Überhitzungszone, wo sich feindisperse Phasen mit höherer Härte ausgeschieden und die plastische Verformungsfähigkeit des Werkstoffs verringert haben. Die ungleichmäßige Verteilung der Brennerflamme führte zu einer erhöhten zyklischen thermischen Belastung, die hauptsächlich von dendritischen Grenzflächen aufgenommen wurde und zu vorzeitiger thermischer Ermüdungsrissbildung führte. Es werden einschlägige Vorschläge zur Verbesserung der Betriebssicherheit gemacht.

Zitieren Sie diesen Artikel

Zhang, H., Zhang, G., Zhao, T, Liu, L., Dong, C., Qu, S. and Zhang, Z.. "Cause analysis of the cracking at the gas outlet edge of a gas turbine combustor" https://doi.org/10.1515/pm-2024-0033 © 2023 Walter de Gruyter GmbH, Berlin/Boston, Germany

Zeitschrift

Practical Metallography, vol. 61, no. 6, 2024, pp. 398-410

Link zum Dokument

Ähnliche Beiträge

Ungewöhnliche Temperaturwechselrisse in Umfangsrichtung des Brenneraustritts einer Großgasturbine

A. Neidel, Th. Ullrich, and S. Wallich (2015). Uncharacteristic...

Schadensanalyse von Kriechschäden in M16-Bolzen aus N80A

Giller, M., Fischer, B., Thannhäuser, E. and Neidel, A.....

Ungewöhnliche Rissbildung an einem Autoklaven bei Versuchen zum thermischen Cracken von anthropogenen Ressourcen

A. Schmid, G. Mori, S. Strobl, and R. Haubner (2018). Unusual Crack...

Fraktographische Charakterisierung von Rissenim Dichtelement einer von einem Flugtrieb-werk abgeleiteten Industriegasturbine

Fischer, B., Giller, M., Cagliyan, E. and Neidel, A.. "Fractographic...

Oxidations- und mechanisches Verhalten zweiphasiger (Mo + T2(Mo5SiB2))- und dreiphasiger (Mo + T2(Mo5SiB2) + Mo3Si)-Legierungen bei 1 073 K und 1 373 K

J. S. Park, J. M. Kim, and H. Y. Kim (2013). Oxidation and...

Werkstofftechnische Schadensuntersuchung einer gerissenen Turbinenleitschaufel Stufe 1 einer Kraftwerksgasturbine

A. Neidel, S. Wallich, and T. Ullrich (2019). Metallurgical Failure...

Korngrößenmessung in Experimentellen Co-Re-Basislegierungen zur Untersuchung des Kornvergröberungsverhaltens, Teil I

Andreas Klaus Czerny, Debashis Mukherji, and Joachim Rösler (2014)....

Effect of HIP on 760 fatigue properties of a second generation nickel-based single-crystal superalloy

He, S. (Speaker)¹; Cormier, J.²; Feng, Q.¹; Li, L.¹

EuroSuperalloys 2022 - 4th European Symposium on Superalloys and their Applications

Auswirkung der Mikrostruktur eines geschmie- deten Rings aus einer Hochtemperatur-Titan- legierung auf die Ultraschallprüfung

Ding, Y., Han, Y., Jin, Y., Liu, L., Yang, L., Liu, D. and Zheng,...

Wie die Mikrostruktur von Refraktärmetallen deren mechanische Eigenschaften beeinflusst – eine skalenübergreifende Studie

V. Maier-Kiener, M. Siller, S. Jakob, K. Leitner, H. Clemens, A....

Mikrostrukturelle Beobachtungen bei der thermischen Ermüdung der Mg-Legierung AZ31

Martin Krauß and Berthold Scholtes (2009). Mikrostrukturelle...

Metallurgische Schadensanalyse an Halbzeugen aus der Superlegierung 718 für Triebwerksapplikationen

V. Gopala Krishna, G.D. Janakiram, C.H.V.S. Murty, M. Srinivas, and A....

© 2025
