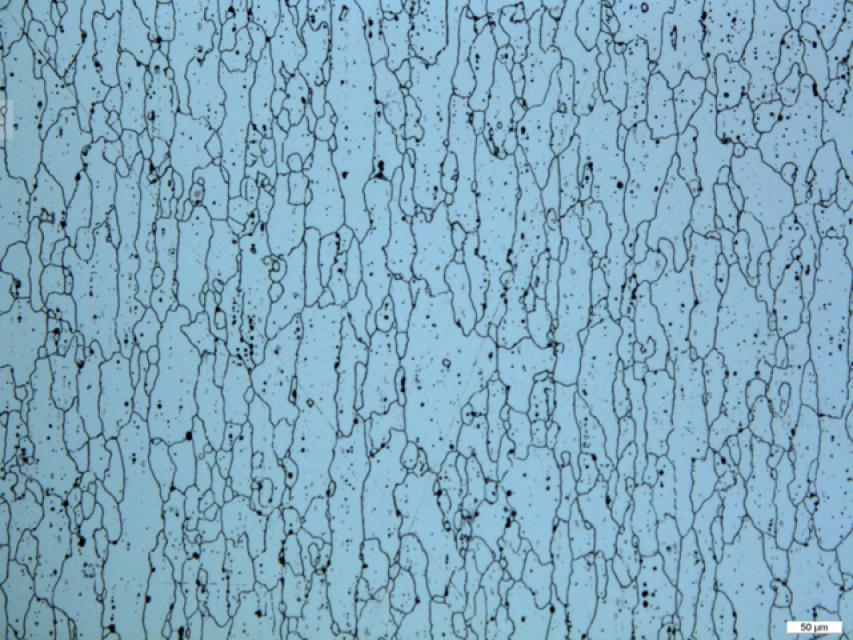

Hellfeld

Al-Basis

Mikroätzung

Geschliffen und Poliert nach für Werkstoffgruppe üblichem Präparationsrezept

100 ml dest.Wasser (40 °C)

4 g Kaliumpermanganat

1 g Natriumhydroxid

Die Ätzung kontrastiert sowohl Korngrenzen (schwarz) als auch Kornflächen (dunkel). Daher wird nach dem Ätzen mit einer kurzen OPU-Politur die Ablagerung auf den Kornflächen entfernt. Die Korngrenzen sind stärker/tiefer angegriffen und liefern dann einen guten Kontrast zu den hellen Kornflächen. OP-U ist weniger aggressiv als OP-S und daher hier vorzuziehen, es funktioniert aber beides. Hier ist Fingerspitzengefühl und Übung gefragt. Die Probe sollte vor und während des Polierens immer wieder im Mikroskop betrachtet werden, damit man die Ausgangssituation und den Fortschritt beurteilen kann. Poliert man zu lange, sind die Korngrenzen nicht mehr zu erkennen und man muss nochmals ätzen (oder sogar neu präparieren). Poliert man zu kurz, ist der Kontrast zwischen Korngrenzen und Kornflächen für die quantitative Bildanalyse zu gering.
