Agustina Guitar
Proben aus hochchromhaltigem Eisen (HCCI) mit einem Cr-Gehalt von etwa 16 Gew. % wurden in einem Lichtbogenofen hergestellt und in würfelförmige Sandformen gegossen. Der Werkstoff im Gusszustand wurde anschließend einer Wärmebehandlung unterzogen, um die Ausscheidung sekundärer Carbide und eine Umwandlung der Matrix γ → α’ hervorzurufen.
Fe-Basis
Mikroätzung
- SiC-Papier 1200 2 min
- MD-Dac Diamantsuspension, 6 μm, 12 min
- MD-Mol Diamantsuspension, 3 μm, 8 min
- MD-Nap Diamantsuspension, 1 μm, 6 min
800 ml Wasser
100 ml Salpetersäure
10 ml Salzsäure
1,2 g wässrige Pikrinsäure

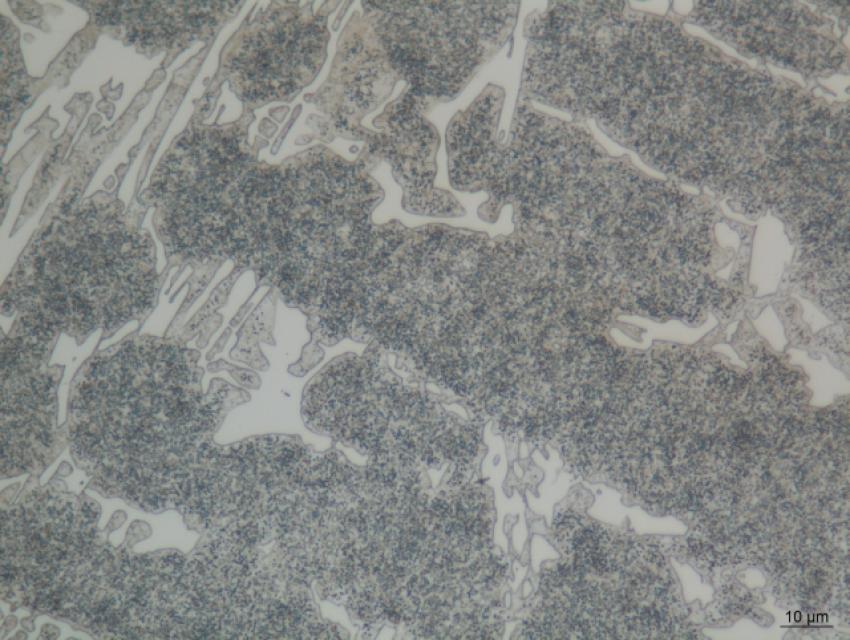

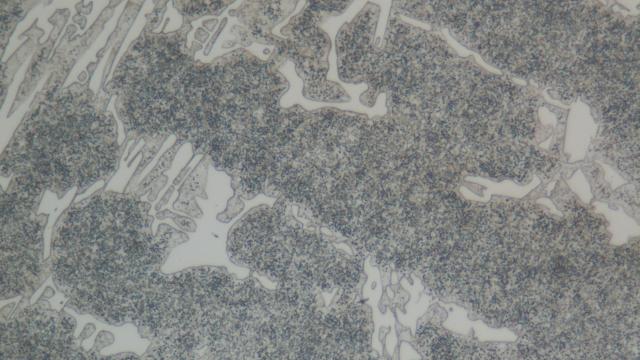

5-50 Sek. Ätzdauer. Die sekundären Carbide werden bei 10 Sekunden Ätzdauer freigelegt. Allerdings ist eine beginnende Überätzung
der Matrix zu beobachten.
Für weiterer Informationen
Ähnliche Inhalte
© 2026
