Agustina Guitar
Proben aus hochchromhaltigem Eisen (HCCI) mit einem Cr-Gehalt von etwa 16 Gew. % wurden in einem Lichtbogenofen hergestellt und in würfelförmige Sandformen gegossen. Der Werkstoff im Gusszustand wurde anschließend einer Wärmebehandlung unterzogen, um die Ausscheidung sekundärer Carbide und eine Umwandlung der Matrix γ → α’ hervorzurufen.
Fe-Basis
Mikroätzung
- SiC-Papier 1200 2 min
- MD-Dac Diamantsuspension, 6 μm, 12 min
- MD-Mol Diamantsuspension, 3 μm, 8 min
- MD-Nap Diamantsuspension, 1 μm, 6 min
20 ml Salzsäure
25 ml ges. wäßr. Kupfer(II)-sulfatlsg.
5-50 Sek. Ätzdauer.

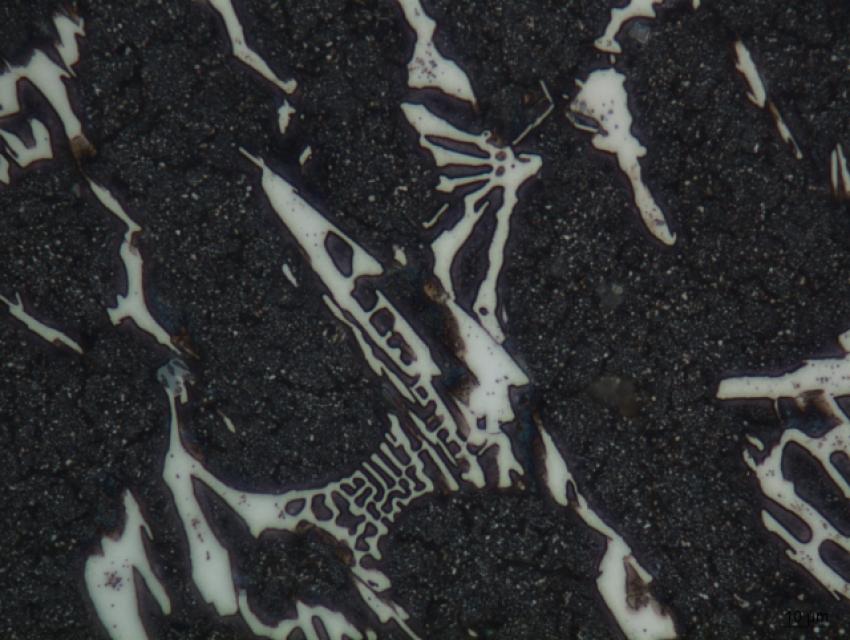

Bei 50 Sekunden werden die Carbide freigelegt. Nach 35 s sind erste Anzeichen einer Korrosion an
Dendritengrenzen zu erkennen (deutlicher bei längeren Ätzzeiten).
Für weiterer Informationen
Fe M8
Ähnliche Inhalte
© 2026
