Einfluss der Bainitisierungstemperatur auf die Mikrostruktur und das Verschleißverhalten von mischkristallverfestigtem ferritischem Gusseisen mit Kugelgraphit

PM Artikel

01.06.2024

Einfluss der Bainitisierungstemperatur auf die Mikrostruktur und das Verschleißverhalten von mischkristallverfestigtem ferritischem Gusseisen mit Kugelgraphit

T. Teker, S. O. Yilmaz und E. Bulus

Materialographie

Quantitative Gefügeanalyse

Rasterelektronenmikroskopie in der Materialprüfung

Elektronenmikroskope

Duktiles Gusseisen

Gefügedarstellung

Verschleißverhalten

Wärmebehandlung

Bainitisierungstemperatur

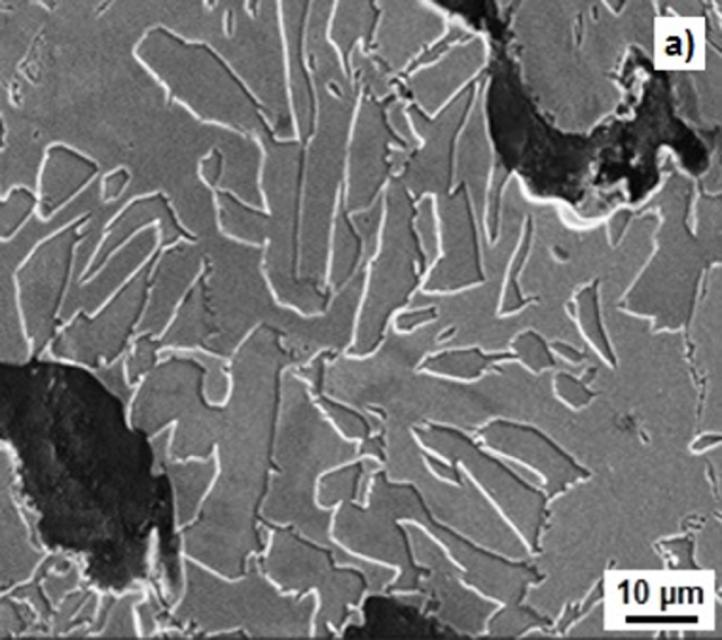

Gegenstand der vorliegenden Arbeit ist es, den Einfluss verschiedener Bainitisierungstemperaturen auf die Mikrostruktur von mischkristallverfestigtem ferritischem Gusseisen mit Kugelgraphit zu untersuchen. Das Bainitisieren bzw. die isothermische Umwandlung in der Bainitstufe als Wärmebehandlungsverfahren erfolgte 3 h lang bei 300, 500, 550 und 600 °C mit anschließender Luftabkühlung. Die Proben wurden mittels Rasterelektronenmikroskopie (REM) und Röntgenbeugung untersucht. Untersuchungen zum Verhalten der Proben bei Gleitverschleiß erfolgte bei Trockenlauf. Anschließend wurden die Verschleißflächen der Proben im REM untersucht. Die Größe und Anteile der Phasen Ausferrit und Bainit in der Matrix verändern sich in Abhängigkeit der Temperatur der isothermischen Umwandlung. Die Graphitkugeln zeigten eine sehr gute Verteilung in der Matrix des mischkristallverfestigten ferritischen Gusseisen mit Kugelgraphit und einem hohen Anteil an einlegiertem Silizium (SSFDI, Solution Strengthened High Silicon Ferritic Ductile Cast Iron). Die Umwandlung des nadelförmigen Ferrits weist deutliche Merkmale des Bainits auf. Die Verschleißgeschwindigkeit nahm mit steigender Temperatur der isothermischen Umwandlung zu.

Zitieren Sie diesen Artikel

Teker, T., Yilmaz, S. O. and Bulus, E.. "Influence of austempering temperatures on microstructure and wear performance of solution strengthened ferritic ductile cast irons" https://doi.org/10.1515/pm-2022-1031 © 2023 Walter de Gruyter GmbH, Berlin/Boston, Germany

Zeitschrift

Practical Metallography, vol. 61, no. 6, 2024, pp. 356-369

Link zum Dokument

Ähnliche Inhalte

Quantitative Mikrostruktur- und Defektdichten- analyse polykristalliner Wolfram-Referenzproben nach verschiedenen Wärmebehandlungen

A. Manhard, M. Balden, and S. Elgeti (2015). Quantitative...

Entzinkung an alpha-beta Messing bei gegossenen und wärmebehandelten Proben

Biezma, M. V., Strobl, S., Linhardt, P., Ball, G. and Haubner, R.....

Metallographische Detailbetrachtung des Randschichtgefüges carbonitrierter Einsatz-stähle infolge variierter Anlassbehandlungen

P. Saddei and P. Meier (2018). Detailed Metallographic Analysis of the...

3D Gefüge-Analyse von ausgewählten Hochtemperaturwerkstoffen

U. Jäntsch, M. Klimenkov, A. Möslang, F. Reinauer, J. Reiser, and M....

Analyse von kombinierten LM- und REM-Bildern mit innovativen Bildbearbeitungsmethoden

Corinna Thomser, Michael Unger, Zifang Zhang, Jens Rainer Ohm, and...

Anwendung der teilfaktoriellen statistischen Versuchsplanung zur Optimierung von Härte und Gefüge bei Duplex-Gusswalzen

J. Asensio-Lozano and J. F. Álvarez-Antolín (2007). Application of...

Die Wirkung von sieben Ätzlösungen zur differenzierten Abbildung komplexer Mikrostrukturen in niedriglegiertem Gusseisen

Duwe, S. and Tonn, B.. "The Effect of Seven Etching Solutions used for...

Typische Mikrostrukturen von Zirconiumlegierungen in Komponenten kerntechnischer Anlagen

A. V. Flores, A. G. Gomez, G. A. Juarez, N. Loureiro, R. I. Samper, J....

Klassische Ätztechniken und ihre Anwendungen für die quantitative Phasenbestimmung an einem modernen, höherfesten Stahl

Elisabeth Füreder, Christina Voit, Jürgen Pühringer, and Michael...

Beurteilung der Parameteroptimierung des Ätzvorgangs zur ‚zweck-spezifischen‘ Charakterisierung der Mikrostruktur einer HCCI-Legierung im Gusszustand und nach Wärmebehandlung

© Carl Hanser Verlag GmbH & Co. KG ISSN 0032-678X

Einfluss der Wärmebehandlung auf die Mikrostruktur und Eigenschaften eines Bolzens aus S47450

Tao, Siyou, Sun, Shibao, Wang, Sailong, Rong, Chai and Du, Xiaodong....

Korrelative Mikroskopie – Farbätzung vs. Rückstreuelektronenbeugung: Anwendungspotentiale und -grenzen

S. Dieck, M. Ecke, P. Rosemann, and T. Halle (2019). Correlative...

© 2026
