Agustina Guitar
Proben aus hochchromhaltigem Eisen (HCCI) mit einem Cr-Gehalt von etwa 16 Gew. % wurden in einem Lichtbogenofen hergestellt und in würfelförmige Sandformen gegossen. Der Werkstoff im Gusszustand wurde anschließend einer Wärmebehandlung unterzogen, um die Ausscheidung sekundärer Carbide und eine Umwandlung der Matrix γ → α’ hervorzurufen.
Fe-Basis
Mikroätzung
- SiC-Papier 600 2 min
- SiC-Papier 1200 2 min
- MD-Dac Diamantsuspension, 6 μm, 12 min
- MD-Mol Diamantsuspension, 3 μm, 8 min
- MD-Nap Diamantsuspension, 1 μm, 6 min
Vilellas Reagent:
100 ml Ethanol
1 g Pikrinsäure
5 ml HCL
5-50 Sek. Ätzdauer

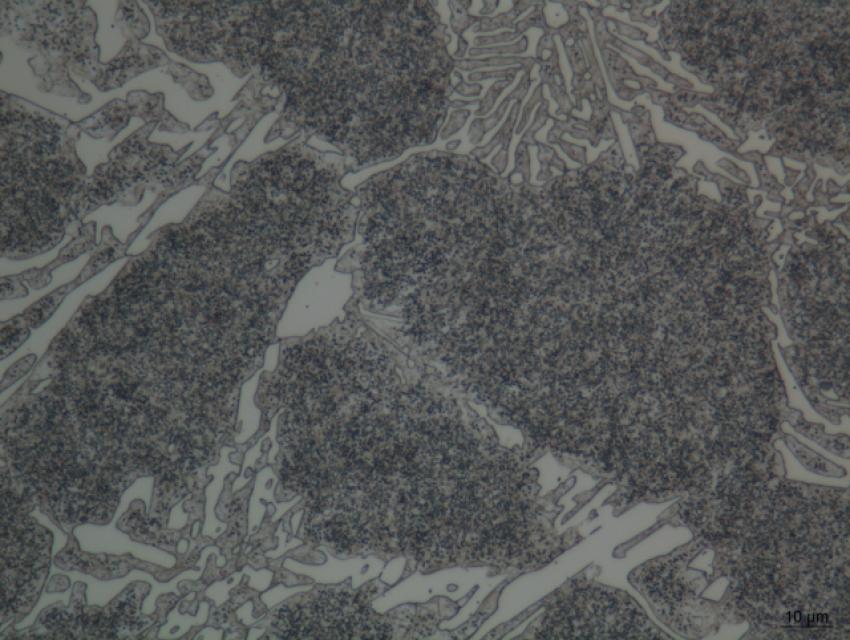

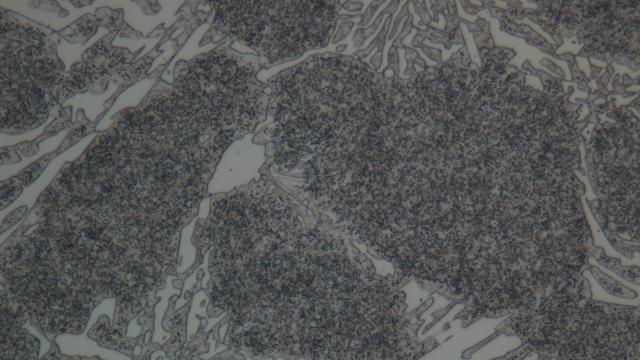

Bei 50 Sekunden Ätzdauer wird die topographische Struktur für die CLSM-Analyse gut zur Geltung gebracht.
Für weiterer Informationen
Ähnliche Beiträge
© 2025
