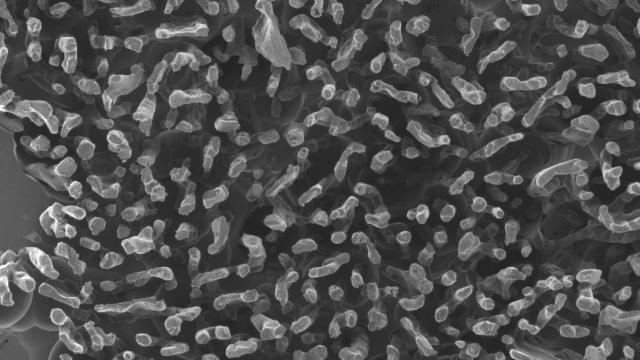

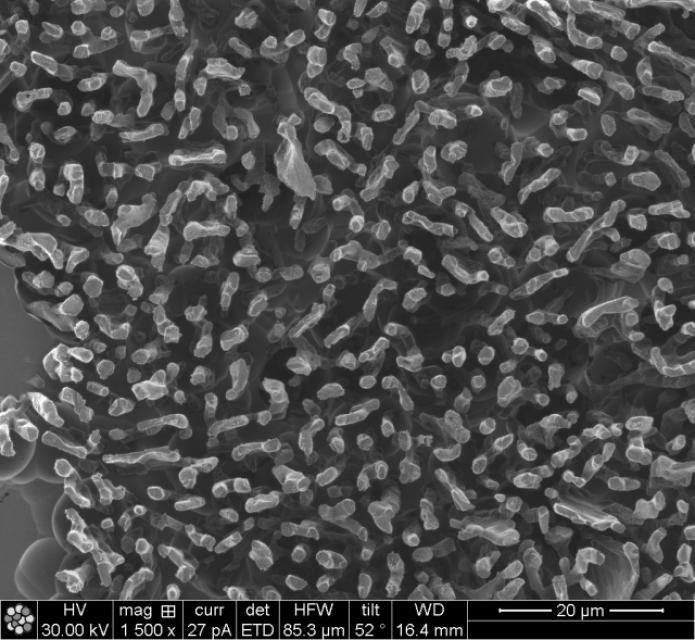

Ionen-Bild. Sr-veredelte Al-7%Si Legierung

Al-Basis

Mikroätzung

Geschliffen und Poliert nach für Werkstoffgruppe üblichem Präparationsrezept

2,5N (5M) NaOH

HCl 0,005N

Wasser

Isopropanol



Um das eutektische Silizium freizulegen, wurde die α-Al-Matrix tief geätzt. Dabei wird ein dreistufiges Verfahren angewandt: (1) Tiefätzen des α-Al in 2,5N (5M) NaOH in wässriger Lösung für 15 min in einem Ultraschallbad bei Raumtemperatur; (2) chemische Neutralisation zum Stoppen des Ätzprozesses mit 0,005N HCl in wässriger Lösung für 2 min in einem Ultraschallbad; (3) anschließendes Spülen der Proben in Wasser und Isopropanol.

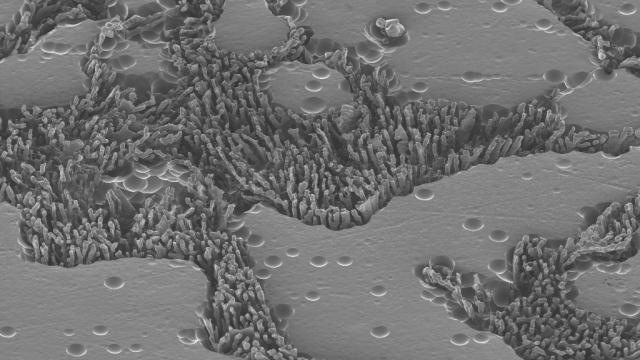

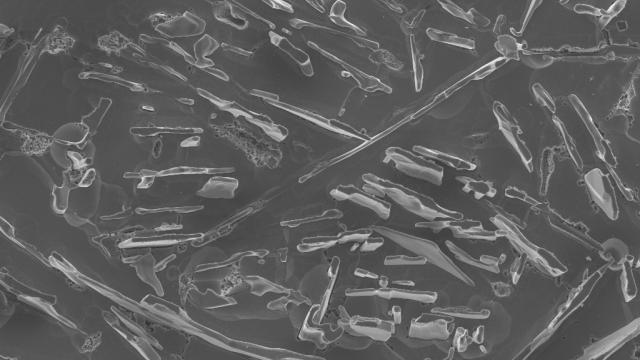

Unabhängig davon, ob es sich um eine Legierung mit oder ohne eutektische Veredelung (Sr) handelt, werden mehrere Mikrometer Silizium freigelegt, wodurch die Platten- oder Korallenstruktur freigelegt wird.
Dieses Rezept ist sehr nützlich für die Untersuchung von eutektischem Silizium mittels Atomsondentomographie.
Für weitere Informationen
