Untersuchung des Korrosionsverhaltens von wärmebehandeltem API X70 Pipeline-Stahl in verschiedenen aggressiven Umgebungen

PM Artikel

01.06.2024

Untersuchung des Korrosionsverhaltens von wärmebehandeltem API X70 Pipeline-Stahl in verschiedenen aggressiven Umgebungen

L. Sharma, N. Kumar , A. Jakhar , S. Mshra und R. Chhibber

Materialographie

Werkstofftechnik Stahl

Rohrleitungsstahl

Gefügedarstellung

Wärmebehandlung

Korrosionsverhalten

Aggressive Umgebungen

Gewichtsverlustanalyse

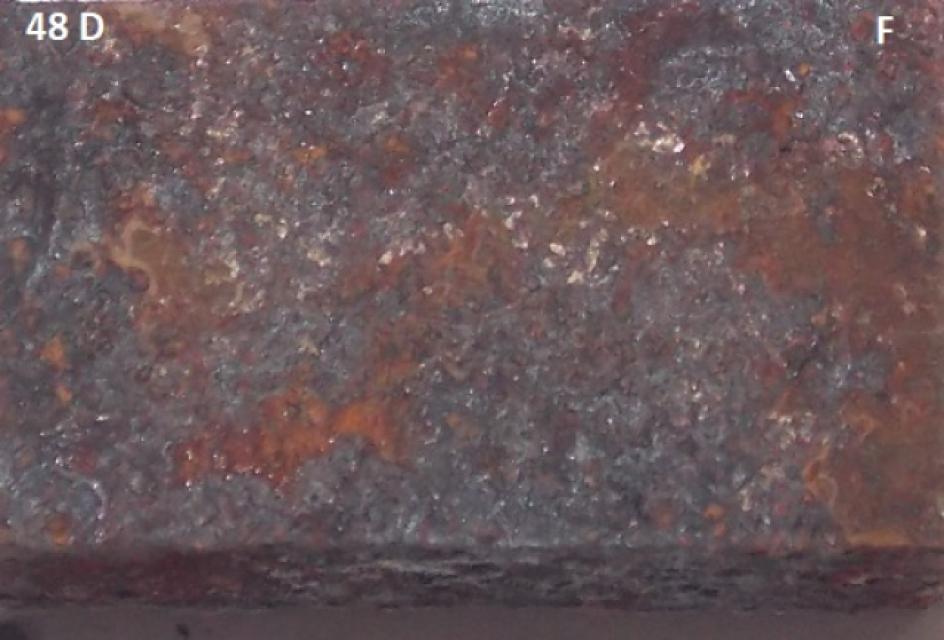

API-Rohrleitungsstähle sind dafür ausgelegt, hohen Temperaturen und Drücken unter einer Vielzahl von Umweltbedingungen standzuhalten. Das Mikrogefüge von API X70 ist durch ein sehr feines Korn gekennzeichnet, das zu seiner außergewöhnlichen Festigkeit und Duktilität beiträgt. In diesem Beitrag wird das Korrosionsver halten von API X70 untersucht, wenn er einem geeigneten Wärmebehandlungsverfahren unterzogen wird. Die Studie umfasst eine umfassende Gewichtsverlustanalyse über 50 Tage, um die Korrosionsanfälligkeit des Werkstoffs in verschiedenen korrosiven Umgebungen zu bewerten. Die Proben wurden 50 Tage lang drei verschiedenen korrosiven Umgebungen (Süßwasser pH 7, Meerwasser pH 8 und Natriumthiosulfatlösung pH 5) ausgesetzt. Die makroskopische Analyse wurde in Abständen von 4 Tagen durchgeführt. Im Gefüge der wärmebehandelten Proben zeigen sich verschiedene Phasen, die sich während des Wärmebehandlungsprozesses gebildet haben. Für die in Süßwasser getauchten Proben wurde eine Korrosionsrate von 9,056 mils per year (myp, 1 mil entspricht 0,001 inch) im Grundwerkstoff gegenüber 8,131 mpy in der wärmebehandelten Probe festgestellt. Im Meerwasser wurde eine Korrosionsrate von 11,685 mpy für das Grundwerkstoff und 10,580 mpy für die wärmebehandelte Probe festgestellt.

Zitieren Sie diesen Artikel

Sharma, L., Kumar, N., Jakhar, A., Mshra, S. and Chhibber, R.. "Corrosion behavior study on heat treated API X70 pipeline steel exposed in different aggressive environments" https://doi.org/10.1515/pm-2023-1069 © 2023 Walter de Gruyter GmbH, Berlin/Boston, Germany

Zeitschrift

Practical Metallography, vol. 61, no. 6, 2024, pp. 378-397

Link zum Dokument

Ähnliche Inhalte

Auswirkungen von Wärmebehandlungen von Mangan-Aluminium-Bronzen auf Gefüge und Korrosionsverhalten

Haubner, R., Strobl, S., Ball, G., Linhardt, P. and Biezma, M. V.....

Auswirkung von Wärmebehandlung auf die Mikrostruktur von Hartmetall-Werkzeugelektrodenfür das funkenerosive Bohren

Camin, B., Dinh, C., Streckenbach, J., Gille, M. and Uhlmann, E.....

Mikrostruktur und Zusammensetzung von Korngrenz- und intragranularen Oxiden in niedrig legierten Mn-Cr, Mn-Al-Si und Si-Al-P warmgewalzten Stahlblechen

V.G.Praig, R.Haubner, and M.Stöger-Pollach (2014). Microstructure...

Entzinkung an alpha-beta Messing bei gegossenen und wärmebehandelten Proben

Biezma, M. V., Strobl, S., Linhardt, P., Ball, G. and Haubner, R.....

Wärmebehandlung der Kupfer-Beryllium Legierung C17000 zur Erzeugung eines Gefüges mit hohen mechanischen Eigenschaften

Thang, S. M., Dieu, T. X., Anh, N. T. and Thanh, N. X.. "Heat...

Einfluss der Wärmebehandlungsparameter auf Mikrogefüge und mechanische Eigenschaften der Nickel-Superlegierung Inconel 718 beim Einsatz in der Erdölindustrie

Jôneo Lopes do Nascimento, Cássio Barbosa, and José Luiz Fernandes...

Einfluss der Wärmebehandlung auf die Mikrostruktur von nichtrostendem martensitischen Stahlguss

van gen Hassend, F. and Weber, S.. "Effect of Heat Treatment on the...

Auswirkung von Vanadium und Wärmebehandlung auf das Korrosionsverhalten von ferritischem nichtrostendem Stahl

Hulya Eren, Mustafa Aksoy, Mehmet H. Korkut, and Mehmet Erbil...

Fraktographische Untersuchung der Bildung von Schwingstreifen bei unterschiedlichen Gefügezuständen und Belastungsbedingungen

Fractographic Analysis of Fatigue Striations Formation under different...

Einfluss des Prozessgases auf die Zunderausbildung beim Wärmen von Werkzeugstähle

Szittnick, A., Krull, H.-G., Gaber, C., Demuth, M., Hochenauer, C. and...

Zusammenhänge zwischen Mikrostruktur und Bruchzähigkeit von mikrolegierten (API 5L X65)-Stählen

Zakir Tas and Nisan Sönmez (2005). Zusammenhänge zwischen...

Interkristalline Korrosion in Sicherungsringen aus X39CrMo17-1 und X39Cr13

B. Fischer and A. Neidel (2014). Intergranular Corrosion in...

© 2026
