Fe-Basis

Mikroätzung

Geschliffen und Poliert nach für Werkstoffgruppe üblichem Präparationsrezept

100 ml H₂O

3 g Kaliummetabisulfit

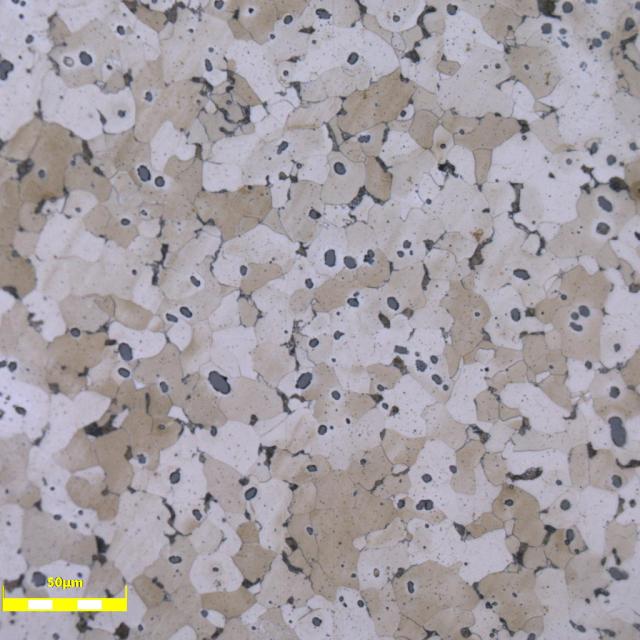

Mit der beschriebenen Ätzung können sowohl Korngrößenuntersuchungen&;als auch quantitative Gefügeanalysen an niedriglegierten Stählen durchgeführt werden. Bei kurzen Ätzzeiten lassen sich an Dualphasen-Stählen nur die zweite Phase kontrastieren, im Optimalfall ohne Korngrenzen, was die Charakterisierung und Quantifizierung erleichtert. Bei längeren Ätzzeiten lassen sich bainitische und martensitische Bereiche sehr gut darstellen. Die Probe ist nach Zugabe in die Ätzlösung zu bewegen, um einen homogenen Ätzangriff zu erhalten. Der Ätzstopp erfolgt in Ethanol und anschließender Trocknung mittels Druckluft.
