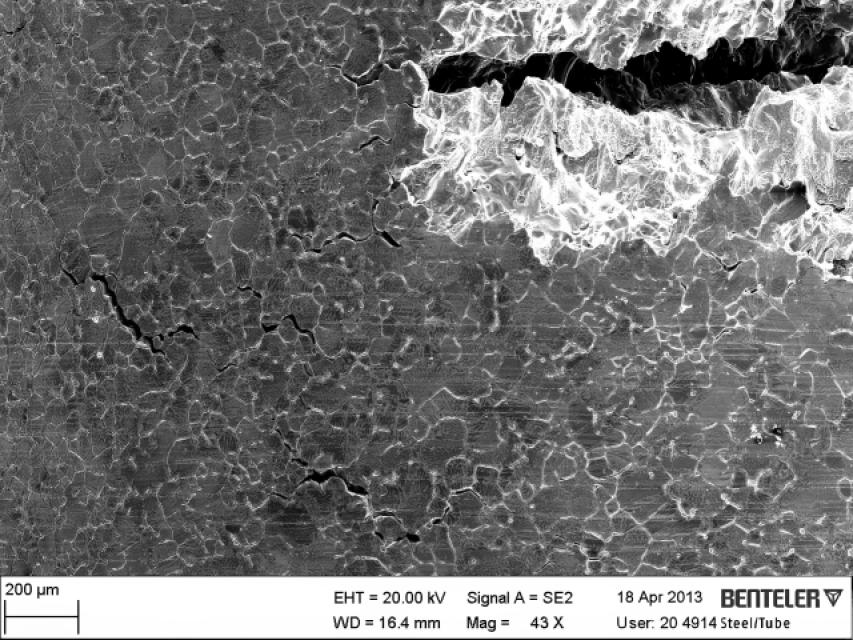

Unter bestimmten Bedingungen neigen Nb-haltige, nichtrostende Edelstähle zu Heißrissbildung. Bedingung hierfür sind niedrigschmelzende Phasen auf den Korngrenzen, grobkörniges Gefüge z. B. Gussgefüge, Orientierungen des Gefüges zur Hauptzugrichtung und hohe Verarbeitungstemperaturen. Der Schadensfall wurde metallographisch und mikroanalytisch charakterisiert. Des Weiteren konnte der für die Entstehung von Heißrissen kritische Temperaturbereich unter mechanischer Belastung, im Labor mittels Dilatometer gezielt lokalisiert werden, um die Schadensursache „Heißrisse“ eindeutig zu verifizieren.
