Anstreifschaden als seltene Schadensursache für Gasturbinenverdichterschaufel-Schäden

PM Artikel

01.12.2023

Anstreifschaden als seltene Schadensursache für Gasturbinenverdichterschaufel-Schäden

A. Neidel , T. Gädicke und J. Rockel

Materialographie

Bauteilmetallographie

Aufprallschaden

Metallurgische Analyse

Schadensmechanismus

Anstreifschaden

Verdichterschaufel

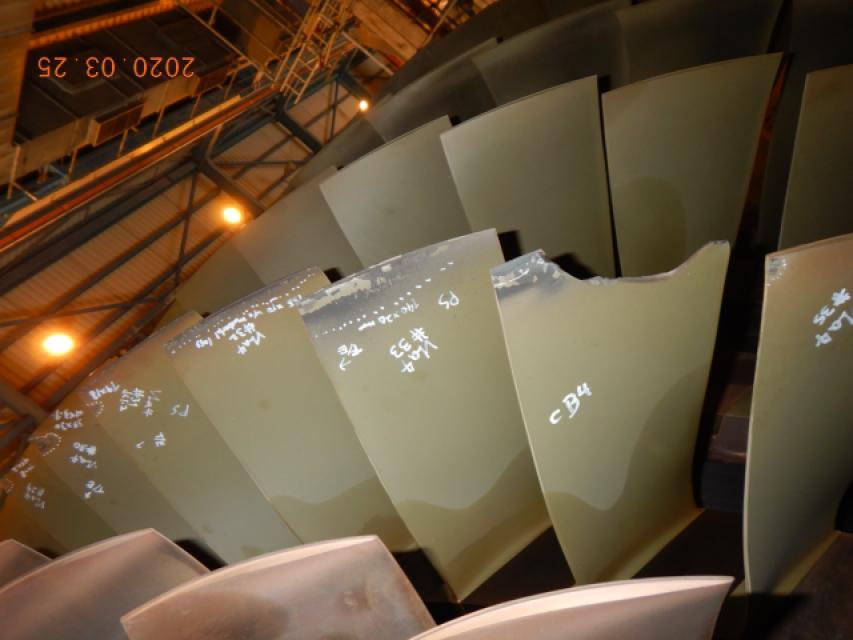

Bei Verdichterschaufelblättern einer Großgasturbine im Herzen einer Meerwasserentsalzungsanlage auf der Arabischen Halbinsel sind bei einer Inspektion Mehrfach-„Impact“-Schäden (auf Schläge oder Stöße zurückzuführende Schäden) festgestellt worden. Zahlreiche Schaufeln wiesen stark beschädigte Blätter auf. Bei einigen von ihnen brachen sogar Teile ab. Dabei kam es bei einer der Laufschaufeln der achten Reihe zu einem Verlust von 50 % des Schaufelblatts. Die meisten Verdichterschaufelspitzen der Stufen 4 bis 15 waren beschädigt und verbogen. Es hieß von der Anlage, nach einer Turbinenabschaltung in jüngster Vergangenheit sei einmalig auf den Betrieb der Drehvorrichtung verzichtet worden, so dass der noch heiße Rotor nicht bis zur Abkühlung gedreht wurde. Hierdurch verbog der Rotor. Es wird davon ausgegangen, dass es infolgedessen beim nächsten Turbinenstart zu einem Anstreifen der Schaufelspitze und zum Abbrechen von Schaufelblättern kam.

Zitieren Sie diesen Artikel

Neidel, A., Gädicke, T. and Rockel, J.. "Tip Rubbing as a Rare Metallurgical Root Cause of Gas Turbine Compressor Blade Failure" https://doi.org/10.1515/pm-2023-0069 © 2023 Walter de Gruyter GmbH, Berlin/Boston, Germany

Zeitschrift

Practical Metallography, vol. 60, no. 12, 2023, pp. 838-847

Link zum Dokument
