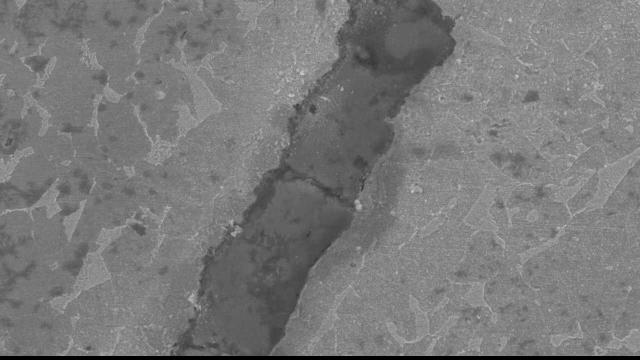

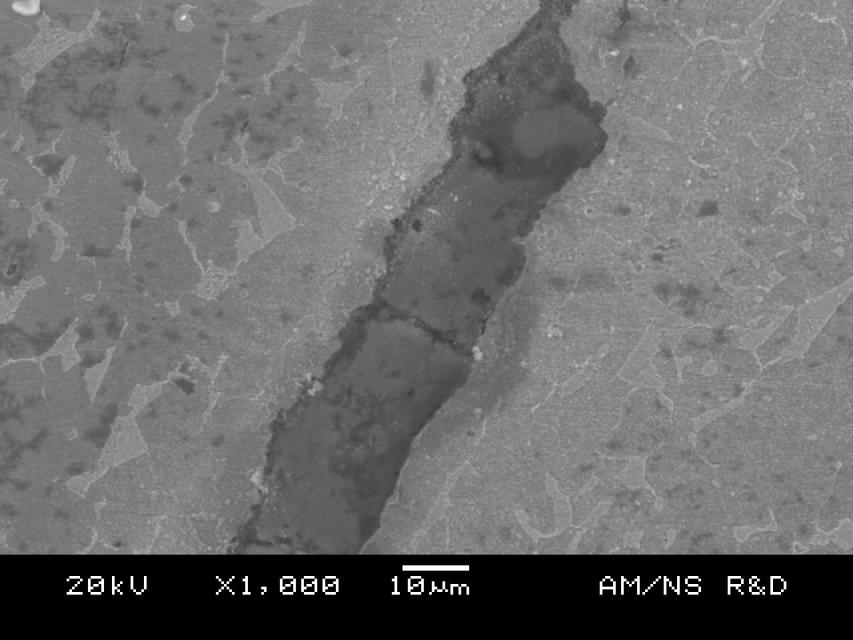

In der vorliegenden Arbeit wurde eine mikrostrukturelle und mechanische Charakterisierung von Proben aus kohlenstoffarmem Stahl durchgeführt, die mittels elektrischen Widerstandschweißens geschweißt wurden. Die Zugfestigkeit der Proben beträgt 448 MPa und die Bruchdehnung 29,70 %. Die Mikrostruktur zeigte das Vorhandensein feiner Perlit- und Ferritkörner mit einem hohen Ferrit- und einem geringen Perlitanteil. Außerdem wurden Einschlüsse im Grundmetall festgestellt, die auf eine unsachgemäße Behandlung mit Kalzium zurückzuführen waren. Bei einer Probe wurde auch eine mangelnde Verschmelzung festgestellt, die möglicherweise auf eine zu hohe Wärmezufuhr zurückzuführen ist. Die energiedispersive Röntgenspektroskopie zeigte das Vorhandensein von Oxiden in den Einschlüssen und in der fehlgeschmolzenen Region.
