Fe-Basis

Mikroätzung

Geschliffen und Poliert nach für Werkstoffgruppe üblichem Präparationsrezept

120 ml Methanol

30 ml 65%ige Salpetersäure (HNO₃)

10 ml 37%ige Salzsäure (HCL)

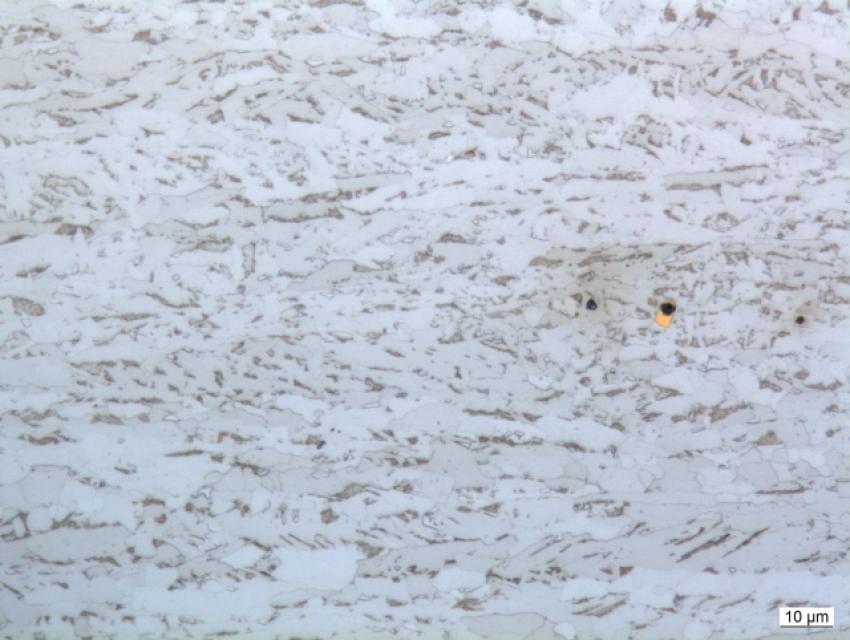

Die Ätzlösung wird mit einer Heizplatte auf 60 °C erwärmt. Die Probe wird für 180 Sekunden geätzt. Um Ätzflecken zu vermeiden wird die Probe in der Lösung bewegt oder ein Magnetrührer benutzt. Der Ätzstopp erfolgt unter fließendem Wasser. Anschließend wird die Probe mit Ethanol gespült und mit einem Fön getrocknet. Die Ätzdauer kann je nach Güte oder Wärmebehandlungszustand abweichen. Mit der beschriebenen Kontrastierung kann das Gefüge quantitativ beurteilt werden. Das austenitische Grundgefüge lässt sich deutlich von anderen Phasen, wie Bainit und Martensit unterscheiden. Die gefiederte Struktur des Bainits, sowie die Korngrenzen des Austenits und dessen Zwillinge sind sehr gut erkennbar.&;
