Wenn Fraktographie nicht weiterhilft – Bruch einer Dichtungshalterung

PM Artikel

01.08.2024

Wenn Fraktographie nicht weiterhilft – Bruch einer Dichtungshalterung

B. Fischer , M. Giller , E. Cagliyan und A. Neidel

Materialermüdung

Verformung und Bruch

Spannungsüberhöhungen

Schadensanalyse

Konstruktionsoptimierung

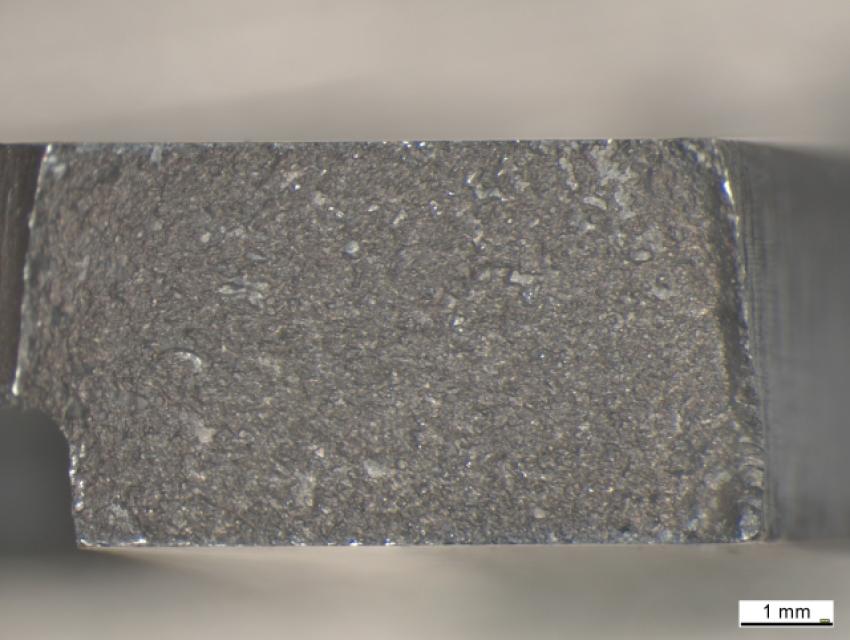

Im Dezember 2023 gingen vom Kunden eine gebrochene seitliche Dichtungshalterung eines Heißgasführungskanals sowie ein intaktes Teil als Referenz ein. Die Dichtungshalterung brach neben der Befestigungsbohrung. Dabei löste sich ein langes Stück der Dichtungshalterung, das nie gefunden wurde, Berichten zufolge allerdings einige Schäden an stromabwärts liegenden Heißgaskomponenten hervorrief. Vermutet wird, dass die seitliche Dichtungshalterung aufgrund hochzyklischer Ermüdung (HCF) asymmetrischer Biegewechselbeanspruchung mit hoher Wechselspannungsamplitude versagte. Empfohlen wird, die Konstruktion robuster auszuführen, indem in Erwägung gezogen wird, die lange freie Länge des Teils zu dämpfen und einen größeren Übergangsradius für den Bereich vorzusehen, in dem der Riss eingeleitet wurde. Außerdem sollte bei der Montage vermieden werden, das entsprechende Teil zu stark anzuziehen.
