26 %Cr-hochchromhaltiges Gusseisen (HCCI), im Gusszustand (konventionell gegossen; keine Wärmebehandlung vor der Metallographie).
Chemische Zusammensetzung (Gew.-%, OES):
C 2,53, Cr 26,60, Mn 0,66, Ni 0,26, Mo 0,24, Si 0,37, Cu 0,03, P < 0,01, S 0,04, Fe Rest
Fe-Basis
Mikroätzung
Aufbereitung (schleifen → polieren):
- SiC-Papiere: P80 → P180 → P320 (≈ 2–3 min insgesamt), dann P600 (5 min), P1200 (8 min)
- Diamant auf Struers MD-Tüchern: MD Dac 6 µm (10 min) → MD Mol 3 µm (6 min) → MD Nap 1 µm (5 min)
- Abschließend: MD Chem mit 0,04 µm OPS (2 min) → kurzes Polieren/Spülen mit Wasser (~5 min), dann Spülen mit Ethanol und Trocknen.
Ätzen (modifiziertes Murakami-Verfahren, RT, Tupfermethode):
4 g Kaliumferricyanid (K₃[Fe(CN)₆])
8 g NaOH
100 ml DI-Wasser
- Mit einem Wattestäbchen ca. 15 s bei Raumtemperatur auftragen, dann spülen (Wasser → Ethanol) und trocknen

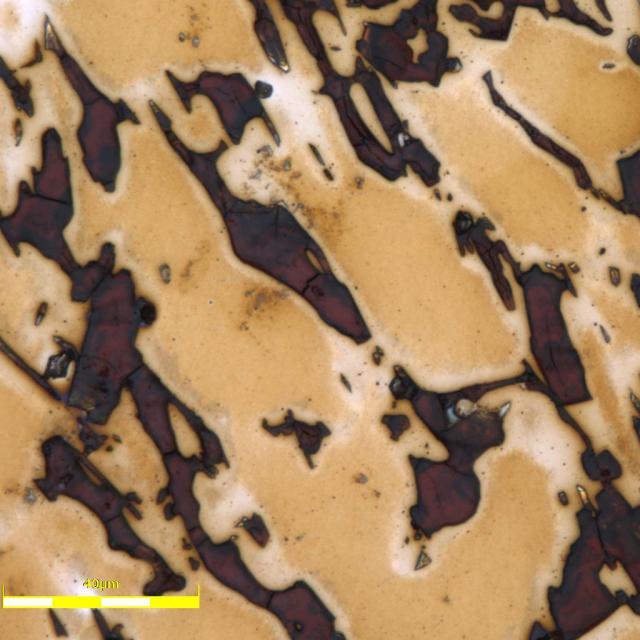

- Ergebnis: Eutektische/primäre M₇C₃-Karbide erscheinen dunkel; die Matrix bleibt hell – ideal für schwellenwertbasierte Flächenanteilsmessungen
Fe m18
Ähnliche Inhalte
© 2026
