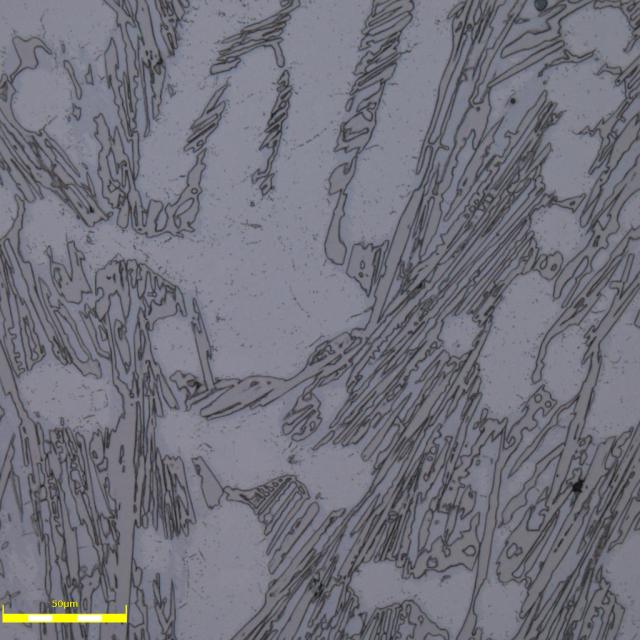

Hellfeld, 500-fache Vergrößerung

Fe-Basis

Mikroätzung

Geschliffen und Poliert nach für Werkstoffgruppe üblichem Präparationsrezept

Vilella's Reagent:

100 ml Ethanol

5 ml Salzsäure; (HCL)

1 g Prikinssäure

Die Probe wird nach erfolgreicher Präparation in die Ätzlösung getaucht und darin bewegt, um einen homogenen Ätzangriff zu gewährleisten. Für die vorliegende Präparation wurde eine Ätzdauer von 30 Sekunden gewählt, was je nach Gehalt der Legierungselemente und Wärmebehandlungszustand abweichen kann. Der Ätzstopp erfolgt unter fließendem Wasser. Anschließend wird die Probe mit Ethanol von Wasser befreit und anschließend mittels Druckluft getrocknet. Mit der beschriebenen Ätzung lässt sich das Gefüge sehr gut quantifizieren Die Ätzung wurde für drei verschieden Wärmebehandlungszustände durchgeführt: 1. As cast (Gusszustand) 2. Quenched (Austenitisieren, Halten und Abschrecken auf Raumtemperatur) 3. Temperaturführung 1 (Austenitisieren, Abschrecken auf Zieltemperatur,&;Halten, Abschrecken auf Raumtemperatur);
