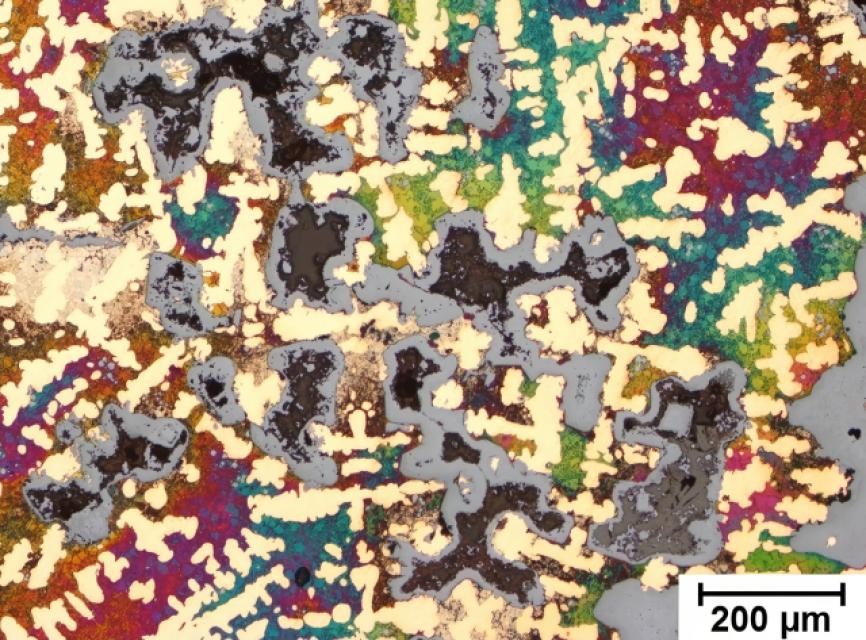

Der Cu-Gusskuchen aus Velem enthält etwa 10 Gew.% Sb, 4,5 Gew.% As, 1,2 Gew.% S und Ag sowie weitere Spurenelemente unter 0,2 Gew.%. Aufgrund eines Cu₂S Bandes, das sich über nahezu die gesamte Breite des Gusskuchens zieht, kann geschlossen werden, dass dieser durch die Reaktion von geschmolzenem Cu mit Antimonit (Sb₂S₃) entstanden ist. Auffällig war, dass die erzeugte Schnittfläche nicht kupferfarben, sondern silbrig war, was aber durch den hohen Sb-Gehalt erklärt werden kann. Die metallographischen Untersuchungen zeigten einen sehr inhomogenen Gefügeaufbau des Gusskuchens. Große Bereiche bestehen aus dendritisch erstarrtem Cu und in den interdendritischen Bereichen findet man Mischungen von unterschiedlichen Phasen der Elemente Cu-Sb-As-S.
