Agustina Guitar
Proben aus hochchromhaltigem Eisen (HCCI) mit einem Cr-Gehalt von etwa 16 Gew. % wurden in einem Lichtbogenofen hergestellt und in würfelförmige Sandformen gegossen. Der Werkstoff im Gusszustand wurde anschließend einer Wärmebehandlung unterzogen, um die Ausscheidung sekundärer Carbide und eine Umwandlung der Matrix γ → α’ hervorzurufen.
Fe-Basis
Mikroätzung
- SiC-Papier 1200 2 min
- MD-Dac Diamantsuspension, 6 μm, 12 min
- MD-Mol Diamantsuspension, 3 μm, 8 min
- MD-Nap Diamantsuspension, 1 μm, 6 min
100 ml Wasser
10 g Kaliumhydroxid
10 g Kaliumferricyanid
10-180 Sek. Ätzdauer.

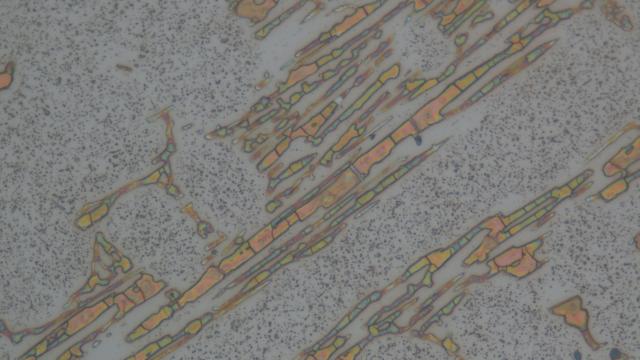

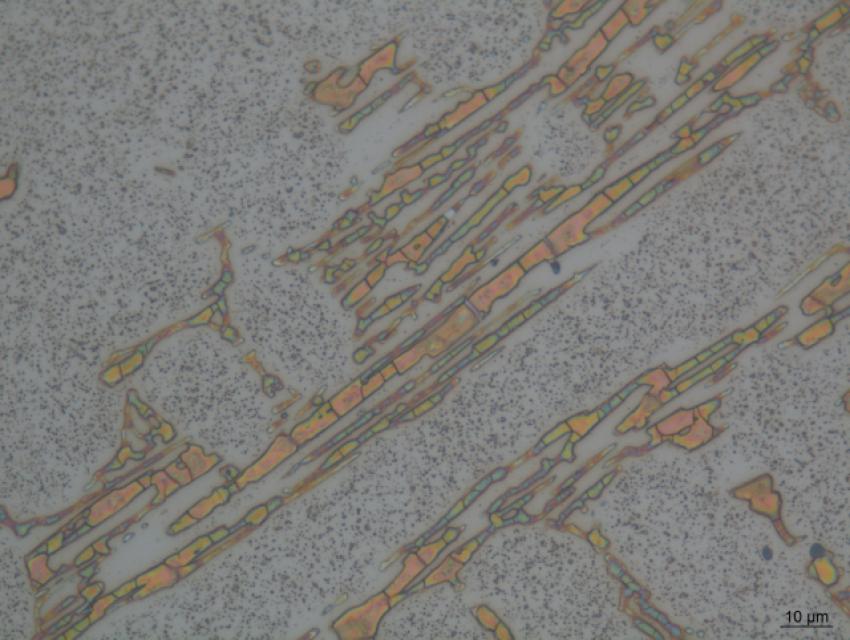

Bei den eutektischen Carbiden trat eine gleich starke Ätzwirkung auf. Hinsichtlich
der sekundären Carbide war im Vergleich zu einer Ätzzeit von 20 s kein wesentlicher
Unterschied zu erkennen. Die unterschiedlichen Ätzzeiten (zwischen 40 und
80 s) führten zu lediglich geringfügigen Unterschieden.
Für weiterer Informationen
Fe m18
Ähnliche Beiträge
© 2025
