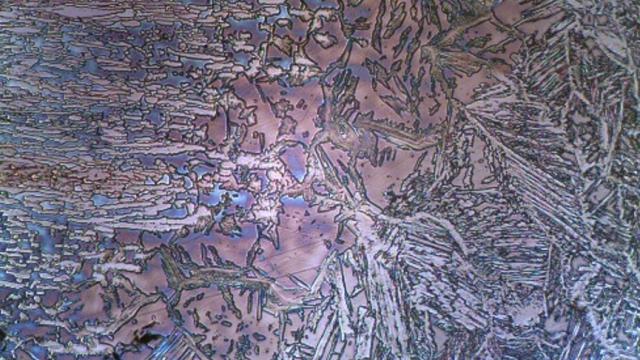

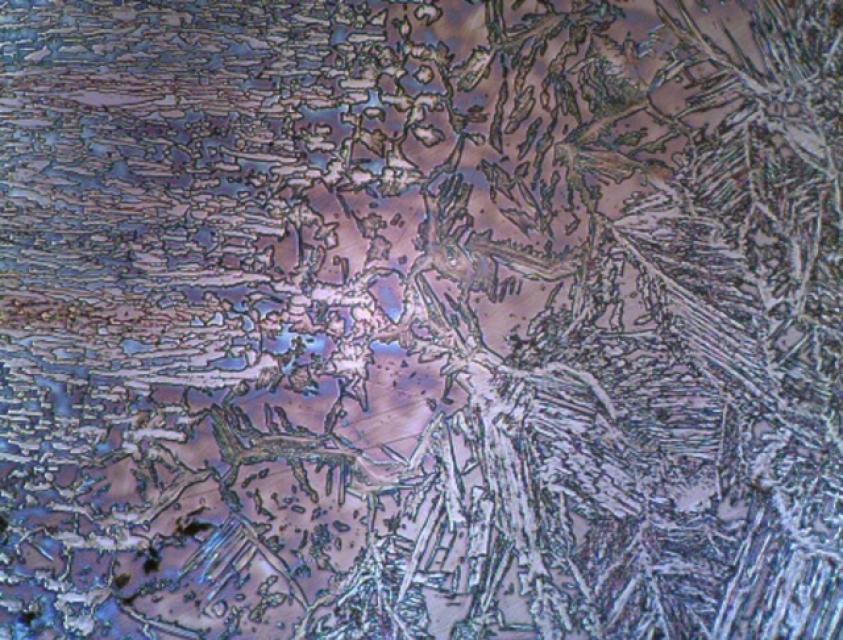

Diese Arbeit befasst sich mit der Untersuchung der mikrostrukturellen Veränderungen des nichtrostenden Duplexstahls 2205 nach dem Cold Metal Transfer Schweißen. Duplex-Edelstähle zeichnen sich durch eine zweiphasige Mikrostruktur aus Austenit und Ferrit aus und besitzen außergewöhnliche mechanische Eigenschaften und Korrosionsbeständigkeit, die durch die Schweißtechnik wesentlich beeinflusst werden können. 8 mm dicke Bleche, die bei 1070 °C lösungsgeglüht wurden, wurden mit einem Schweißdraht ER 2209 und einem Schutzgasgemisch aus 98 % Argon und 2 % O2 gefügt. An den geschweißten Proben wurden Gefügeuntersuchungen und Messungen des Ferritgehalts durchgeführt. Das Gefüge wurde mit drei verschiedenen elektrolytischen Ätzmitteln (45KOH, 10KOH und 40NaOH) untersucht. Die Ergebnisse zeigten, dass der beste Kontrast der Phasen im Gefüge mit dem Ätzmittel 45KOH erzielt wurde, das im Vergleich zu den Ätzmitteln 10KOH und 40NaOH dunkelgrünen Ferrit und gelben Austenit ergab. In der Schweißzone wurden verschiedene Austenitmorphologien beobachtet. Das Grundmetall enthält längliche Austenit-Inseln in der Ferrit-Matrix. Die Wärmeeinflusszone weist einen höheren Ferritgehalt auf, während die Schweißzone den höchsten Austenitgehalt mit verschiedenen Morphologien wie Korngrenzenaustenit, Widmanstätten-Austenit und intergranularen Austenit aufweist.
