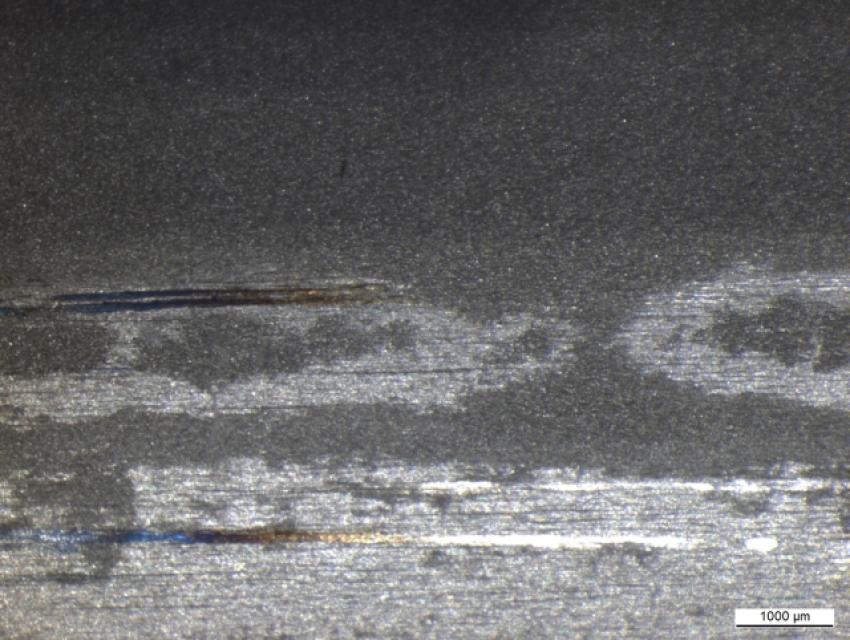

Nahtlose Rohre aus dem hoch korrosionsbeständigen austenitischen Stahl 1.4539, X1NiCrMoCu25-20-5 (Alloy 904L) zeigten insbesondere an der inneren Oberfläche interkristalline Schädigungen über mehrere Kornlagen. Es handelte sich um Lagermaterial; die Halbzeuge waren nicht betriebsbeansprucht. Eine Reihe von Hypothesen zum vorherrschenden Schadensmechanismus wurden diskutiert. Mittels lichtmikroskopischer und rasterelektronenmikroskopischer Untersuchungen konnte der eindeutige Nachweis geführt werden, dass es sich um interkristalline Korrosion (Kornzerfall) infolge Sensibilisierung der Korngrenzen handelt. Als deren wahrscheinlichste Ursache werden Rückstände aus dem Walzprozess gesehen, die vor der abschließenden Lösungsglühung durch mangelnde Reinigung nur unvollständig entfernt wurden, was auch erklären würde, warum vor allem die Rohrinnenoberflächen betroffen waren.
